关于生产和供应汽车连接器的公司而言 ，对汽车连接器进行测试是其设计和生产流程中不可或缺的一环。
现代汽车中 ，电子产品本钱占比凌驾35% ，每辆车内包括数以万计的电子元件。任何电子元件若无法蒙受门路卑劣情况的考验 ，都可能带来严重的结果。这使得耐用性、可靠性和准确性的危害变得相当高。从信息娱乐等车内应用 ，到车外的摄像头和激光雷达 ，再到经历最严酷条件的发动机和电池组 ，汽车连接器必须满足严格的规范 ，以确保最洪流平的宁静性和性能。因此 ，关于生产和供应汽车连接器的公司而言 ，对汽车连接器进行测试是其设计和生产流程中不可或缺的一环。
目前 ，汽车连接器测试领域内两个主要的规范权威机构是美国的USCAR和欧洲的LV214。USCAR（美国汽车研究委员会）是福特汽车公司、通用汽车和Stellantis的相助项目。而LV214是由奥迪、宝马、戴姆勒、保时捷、公共配合制定的德国汽车测试标准。
USCAR和LV214标准详细划定了每个组件必须通过的测试项目。这些测试应由独立且经过认可的测试机构完成。标准中包括多种情况测试 ，例如随机振动、盐雾、湿热循环、坚持力或尺寸精度等。
温度和振动
由于车辆的差别区域会体现出差别的温度 ，USCAR为部件指定了五个温度品级。为了确保宁静 ，组件需要经历热循环、高温湿度循环和高温袒露测试。
USCAR-2 rev8中的表5.1.4.1详细指定了零部件温度品级。
热循环测试包括将样品放入最低温度（本例中为-40°C）的冷室中30分钟 ，然后迅速转移到最高温度（T1为85°C）的热室中连续30分钟。每个样品需完成该循环100次。
在高温湿度循环测试中 ，样品首先置于最低温度和不受控制的湿度 ，然后升至85°C和80-100%湿度 ，连续四小时 ，接着升至最高温度和80-100%湿度 ，再连续四个小时。每个样品需完成该循环40次。
高温袒露测试则是将每个样品放入最高温度的热室中连续1008小时。
USCAR-2 rev8中的表5.1.4.1详细指定了组件温度品级。
热循环测试包括将样品放入最低温度（本例中为-40°C）的冷室中30分钟 ，然后迅速转移到最高温度（T1为85°C）的热室中连续30分钟。每个样品需完成该循环100次。
在高温湿度循环测试中 ，样品首先置于最低温度和不受控制的湿度 ，然后升至85°C和80-100%湿度 ，连续四小时 ，接着升至最高温度和80-100%湿度 ，再连续四个小时。每个样品需完成该循环40次。
高温袒露测试则是将每个样品放入最高温度的热室中连续1008小时。
振动和攻击
振动可能导致端子接口磨损、电气接触间歇性以及连接器外壳的机械故障。USCAR将振动强度分为五个级别。大大都内部连接器需要凭据V1“底盘配置文件”进行测试 ，而许多外部连接器则需要V2“引擎配置文件”测试。V3和V4振动曲线在振动测试期间需要热循环。所有振动曲线都比针对典范消费或工业用途的组件进行的振动测试要严酷得多。

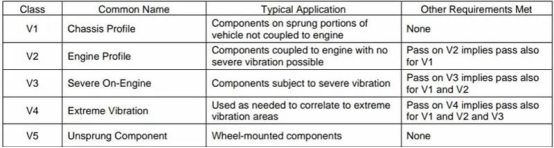

USCAR-2 rev8中的表5.1.4.3指定了部件振动品级。

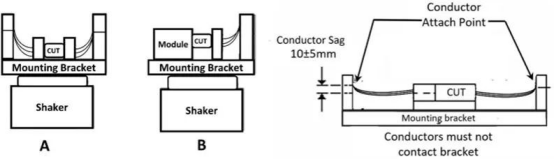

USCAR图5.4.6.3A和5.4.6.3B说明了用于测试随机振动的装置。
关于V1或V2 ，使用上述设置 ，连接器在每个轴上蒙受随机振动8小时 ，或总共24小时。V1的均方根加速度(rms)为1.81g ，V2的均方根加速度(rms)为12.1g。
使用相同的设置完成攻击测试。关于V1和V2 ，样品在5-10毫秒内沿一个偏向蒙受35g的加速度。然后每个轴重复10次。关于V3-V5 ，样品在一个偏向上蒙受25g的压力 ，连续15毫秒 ，然后在另一偏向蒙受100g的压力 ，连续11毫秒。
坚持力
如果将线对板连接器拉开 ，则可能会在三个地方断裂。一是连接器焊接到PCB的位置。一般来说 ，焊料越多 ，坚持力就越大。第二点是插座插入插头的位置。这部分通常取决于塑料闩锁的强度。第三点是将电线连接到压接插座的位置。关于只有一根或两根电线的连接器来说 ，这一点变得越发重要。如果有20根电线并且所有电线均等拉力 ，则它们不太可能从压接插座中脱出。

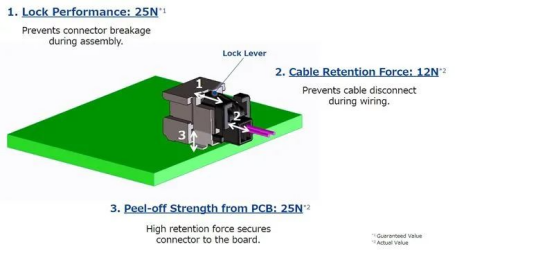

这张小型线对板连接器的示意图说明了线对板连接器容易断裂的三个位置。
插拔周期测试
差别的连接器应用需要差别数量的插拔次数。如果连接器需要频繁插拔 ，则需要调解连接器设计以适应这种情况 ，通常是在端子上添加特另外镀层。在测试中 ，连接器样品在插接和未插接时丈量接触电阻。随着插拔次数的增加 ，接触电阻也会增加。凭据连接器的应用 ，将确定最大允许接触电阻 ，并且连接器可实现相应的最大插拔次数。

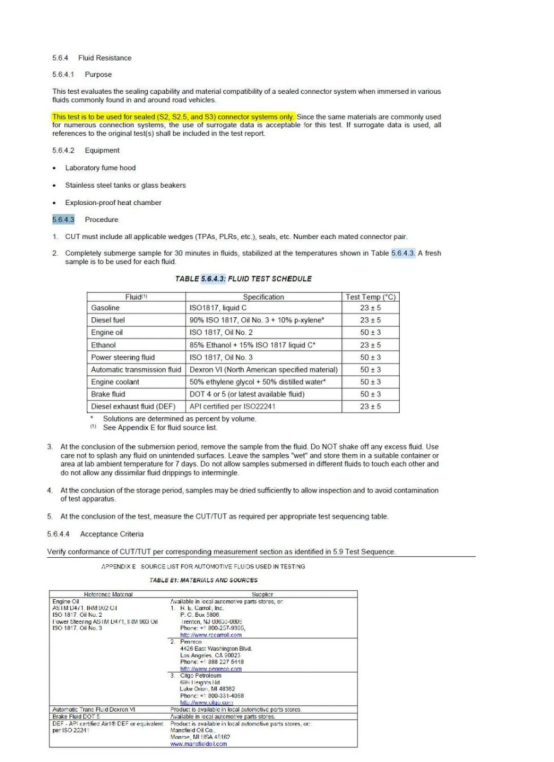

耐化学溶剂测试
在测试中 ，汽车连接器耐化学试剂检测能够全面评估连接器在差别化学试剂作用下的耐受能力� ；约潦瞧翟诵欣讨心岩灾浦沟囊蛩刂� ，它们可能引起连接器质料的腐化和损坏。通过精确的化学试剂检测 ，能够评估连接器质料的稳定性 ，从而确保连接器在面对种种化学试剂时依然能够坚持其正常功效。
目视检查
每次测试后 ，必须在10倍放大倍数下检查所有测试样品 ，寻找劣化、变形、裂纹、镀层太过磨损、膨胀、腐化、变色或其他可能影响功效的问题。
